Amplificatore AM-912 banda da 144 a 222 MHz

Traduzione di I1BEP da una nota pubblicata da N1BUG

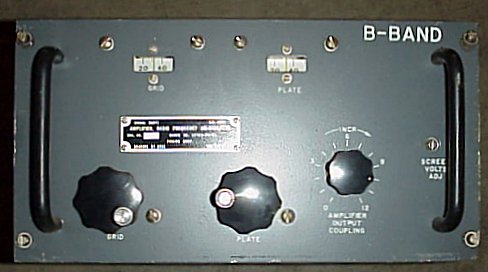

L'Amplificatore Radio AM-912/TRC (or GRC) fa parte come un plug-in del trasmettitore T-302. Con poche modifiche diventa un valido amplificatore da 250 to 400 watt per la banda da 144 a 222 MHz. Necessita di un alimentatore esterno in grado di fornire le giuste tensioni per la valvola 4CX250. Credo sia possibile trovarlo presso qualche rivenditore materiali surplus. Le informazioni di queste pagine sono la traduzione delle modifiche indicate da N1BUG e trovate su internet alla pagina www.n1bug.net

Modifiche

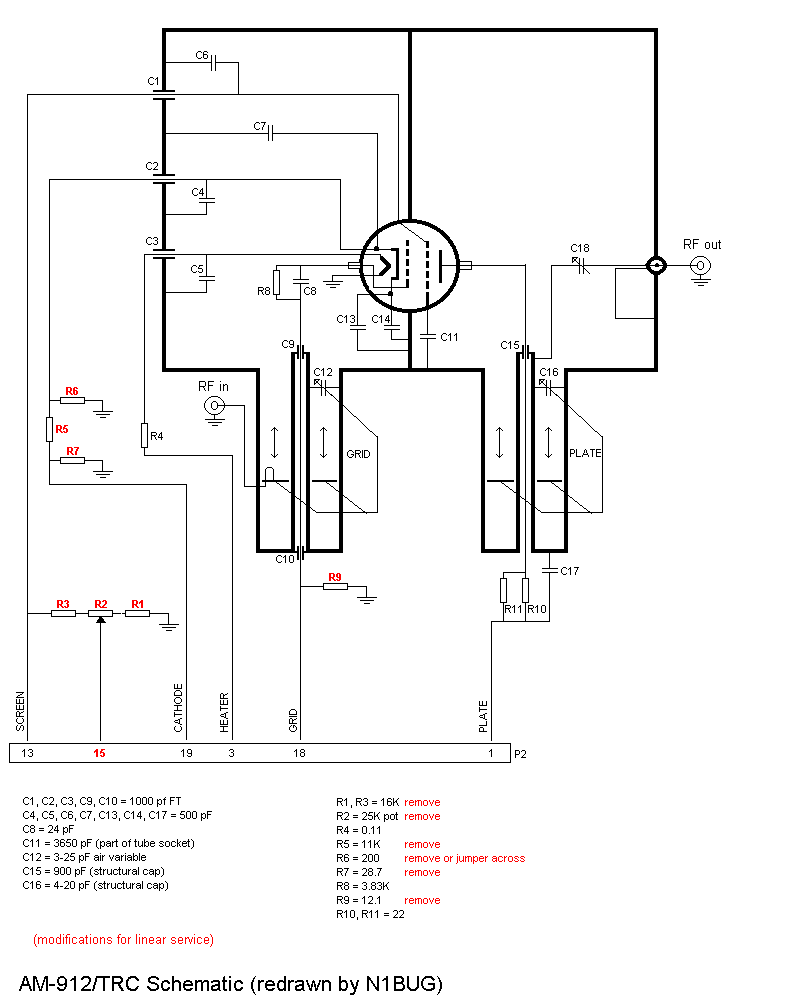

Il lineare AM-912 e' stato progettato per lavorare in class C service. Tutto quello che occorre per utilizzarlo in modo lineare (AB) per impieghi in SSB e CW e' la elimizazione di qualche resistenza. Tutti i componenti sono facilmente accessibili per un facile lavoro. Bastano circa 30 minutes. Le resistenze da rimuovere sono segnate sullo schema in colore ROSSO. Nessuna modifica alla parte RF deve essere eseguita. Le parti numerate sono segnate sullo chassis per la loro facile identificatione.

Note:
Dopo aver rimosso le resistenza occorre collegare tra loro il pin 13 di P2 con C1.
Deve essere collegato tra loro il pin 19 con C2.
Disconnettere il lead di alta tensione dal pin 1 ruotandolo al HV isolatore passante oppure of your choice mounted on the bracket that holds P2. Meglio ancora rimpiazzare il HV lead con un isolatore ed un nuovo HV connectore.

Connettere la tensione operativa come segue:
Mettere a massa P2 pin 5.
6.3 VAC per il filamento to P2 pin 3.
~ -50v bias (operating), -150v (standby) to P2 pin 18 (adjust operating bias for 100 mA idling current).
+250v to 375v screen to P2 pin 13.
+1500v to 2500v to your HV connector.

Saldare fili corti direttamente P2 contacts e ran allora ad un Molex connettore which mates with a connector coming from my power supply and meter panel.

Connettere un ventilatore ad aria con una certa pressione nel compartimenti della valvola.

Ho montato la unità in un rack standard 19" con pannello alto (7" height). If a large rectangular cutout is made in the 19" panel and the front panel of the AM-912 loosened, the rack panel can be slid behind the existing panel and secured in place with L brackets to the chassis.

Tuneup and Operation

Alimentare con 300v la griglia schermo e 2 kV di placca questo amplificatore eroga facilmente 250 watts output su tutta labanda. Con tensione superiore di griglia schermo si possono raggiungere anche 400 watts. Con 370v di griglia e 2.5 kV di placca si possono raggiungere oltre 500 watts... ma a vostro rischio e pericolo per la valvola..

Per potenze oltre 200 watts rimpiazzate la 4X150A con una 4CX250B o meglio 4CX250R.

In classe AB1 (no grid current) bastano due watts per pilotare questo amplificatore. In classe C (con una corrente fino a 30 mA) occorre un eccitatore che eroghi 15 Watt. per ottenere una buona efficienza operativa in CW anche per lunghi tempi di lavoro. . In ogni caso l'unità lavora bene e facilmente con una buona sintonia.
